本设备为针对实木电缆盘批量化生产设计的自动化加工系统，通过工艺流程整合，将传统分段式加工模式升级为连续式自动作业结构。整线围绕电缆盘端板与盘体加工核心工序展开，重点强化定位精度与加工衔接效率。
在原材料铺设阶段，采用红外线辅助定位摆料系统，实现板材快速对齐与精准定位，减少人工测量误差，提高端板结构的对称性与一致性。
自动钉板系统根据预设参数完成结构固定，使电缆盘端板拼接牢固稳定。随后进入自动钻孔与铣槽单元，可一次性完成中心孔、结构孔及线槽加工，同时可配置出线孔加工功能，满足不同规格电缆盘的使用需求。
在成型阶段，设备通过外圆自动锯切系统进行端板圆形精加工，确保直径尺寸稳定。配套磨边系统对端板外缘进行修整处理，使成品边缘平整，提高装配及使用安全性。
整线末端配置自动下料与输送结构，实现成品自动移出工作区，减少人工搬运环节，提高生产节奏的连贯性。

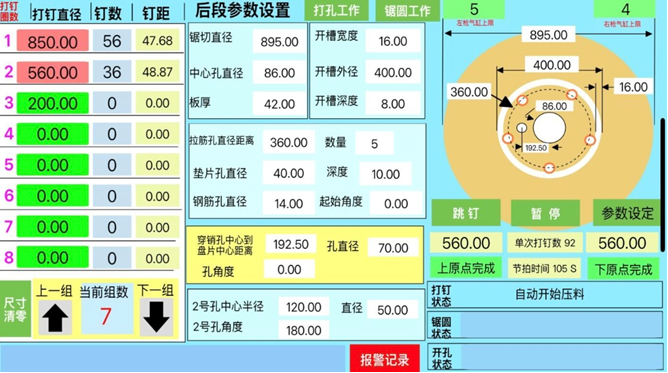

该实木电缆盘自动生产线适用于不同规格电缆盘加工，可根据客户需求调整加工尺寸范围。设备控制系统采用PLC程序控制与触控界面操作方式，参数调整便捷，适合持续性批量生产需求。
